Pannelli a Contrafforti CE UNI EN 15258

Applicazioni:

• Muri di sostegno fino a 12 m;
• Opere stradali e autostradali;
• Paratie prefabbricate, sottovie e infrastrutture varie.

Normative:

• NTC 2018;
• Eurocodici EN 1992-1-1 ed EN 1997-1;
• Marcatura CE per prefabbricati CE UNI EN 15258.

Principi di dimensionamento:

• Geometria lastra: spessore 10–14 cm, larghezza fino a 2,40 m, inclinazione fino al 15%;
• Interasse e spessore dei contrafforti: 120 cm, 20 cm;
• Calcolo spinte terreno considerando sovraccarichi stradali e condizioni geotecniche;
• Verifiche di ribaltamento, scorrimento e capacità portante fondazione;
• Progettazione armature interne per resistere alle spinte di progetto;
• Valutazione finiture (liscia, matrice stampata, pietra naturale) in termini di peso e ancoraggio.

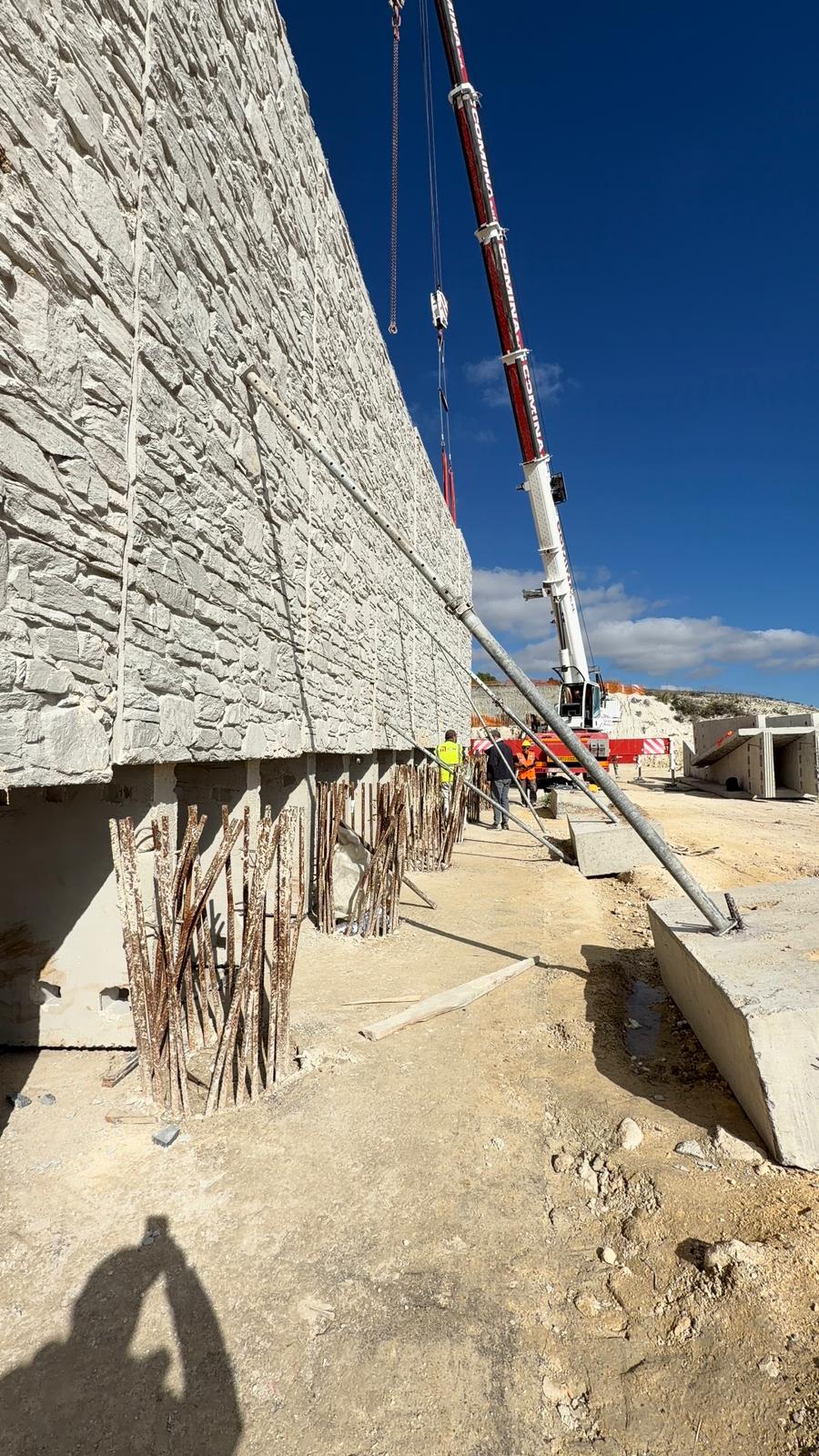

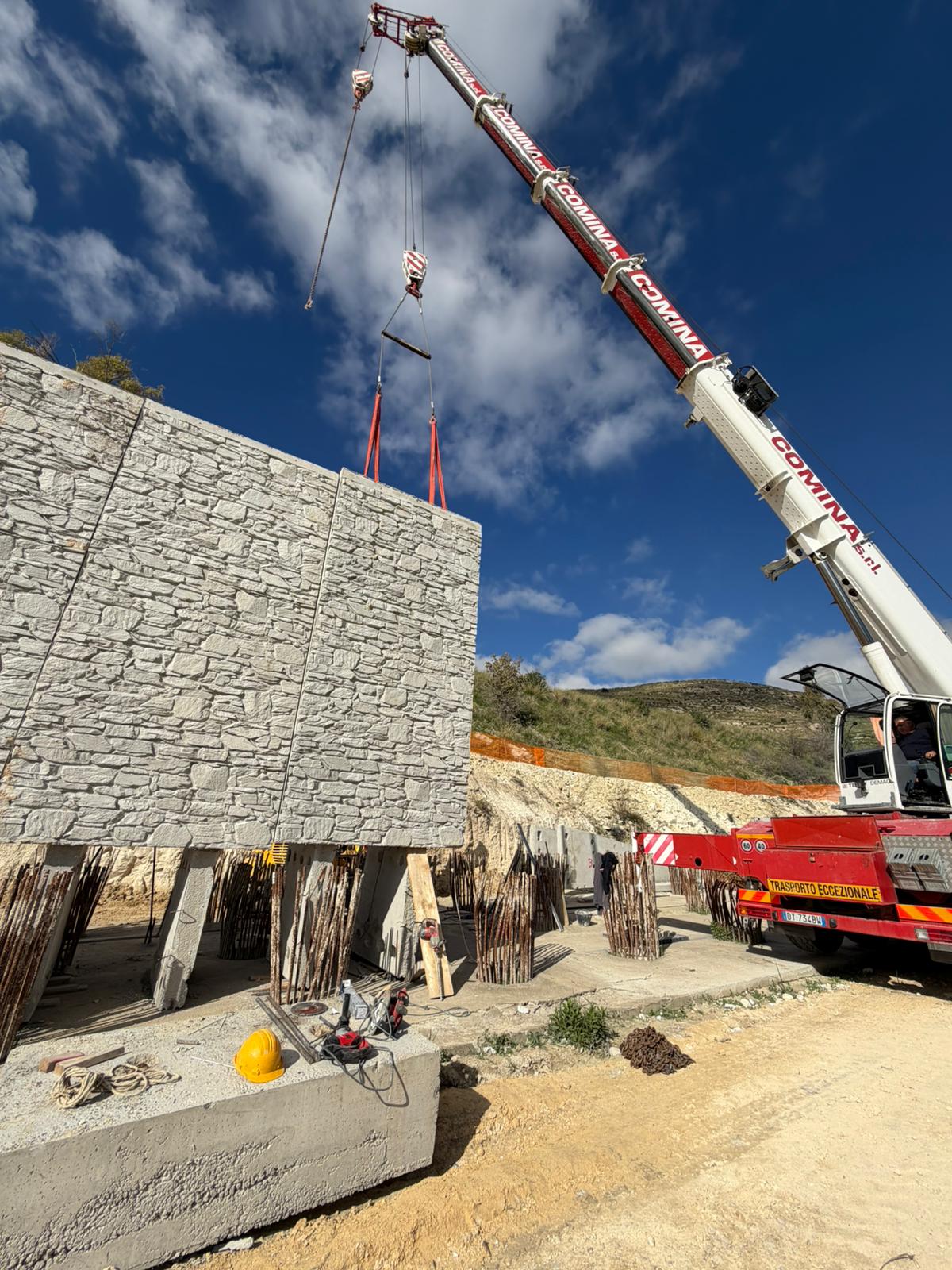

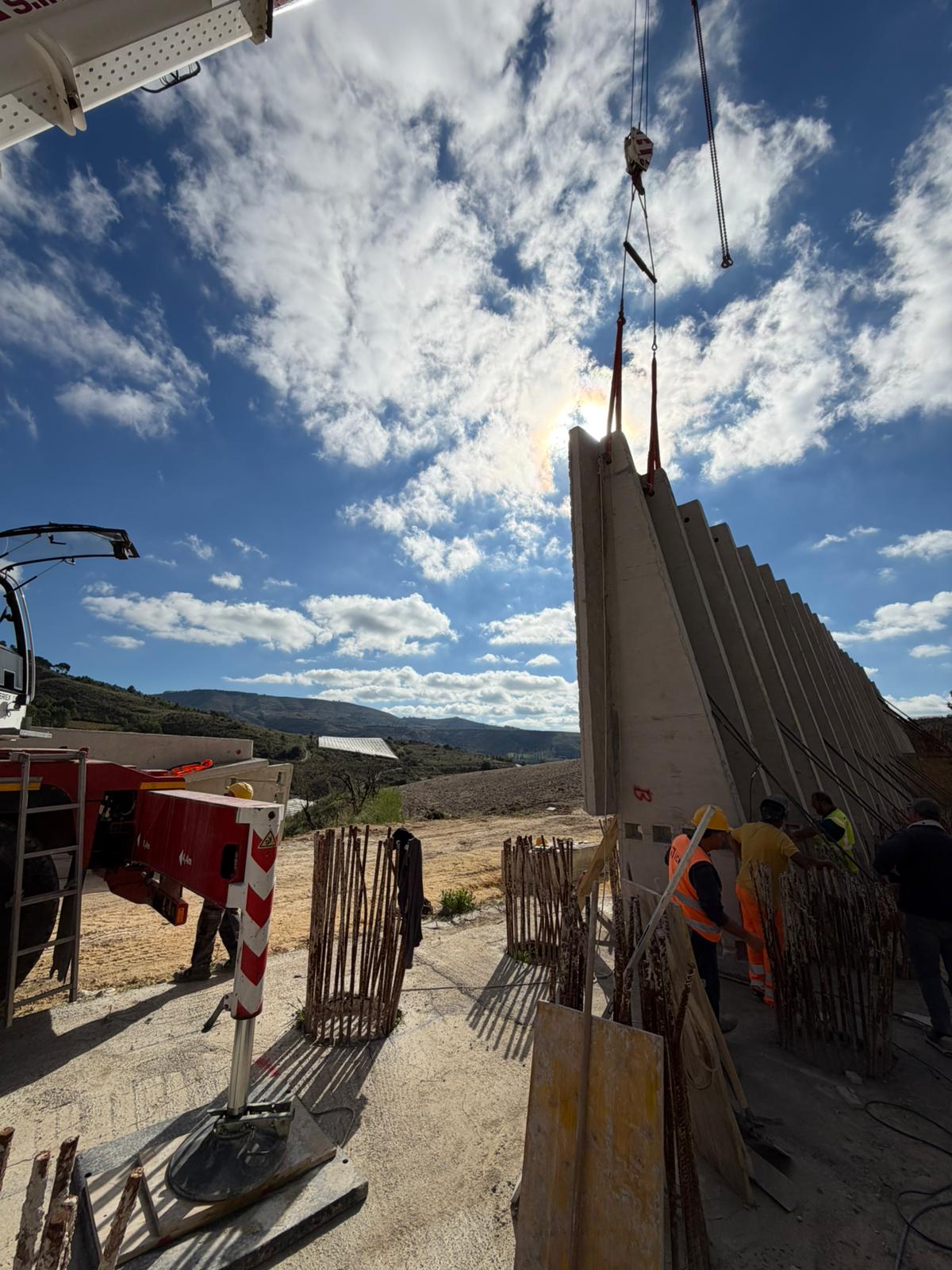

Muro di sostegno prefabbricato CE UNI EN 15258 liscio, rivestito in pietrame locale, o stampato a matrice, dato in opera su idoneo cordolo di fondazione da compensarsi a parte, costituito da pannelli verticali in cemento armato vibrato classe C 25/30, dello spessore non inferiore a 15 cm, provvisti dalla parte contro terra di una costola di irrigidimento, dello spessore non inferiore a 20 cm, estendentesi dalla base alla sommità e dalla parte a vista da un rivestimento con elementi di pietrame naturale calcareo dello spessore compreso tra 2 cm e 4 cm, e da una platea in cemento armato classe C 20/25 gettata in opera, anch'essa da compensarsi a parte, estendentesi sotto il terrapieno e conglobante le estremità dei ferri del pannello e degli eventuali tiranti in cemento armato di collegamento tra pannello e platea; tutto dimensionato secondo la normativa vigente per la verifica allo slittamento, al ribaltamento e al carico limite dell'insieme fondazione del muro-terreno e secondo la vigente normativa per le opere in cemento armato e ove occorra secondo la vigente normativa antisismica, compreso l'onere dell’assistenza per le prove statiche e verifiche previste dalle norme vigenti in materia;
